更多材料問(wèn)題，歡迎點(diǎn)擊右側(cè)咨詢(xún)窗口與客服在線(xiàn)溝通，或與我們銷(xiāo)售代表聯(lián)系。規(guī)格：齊全

　　我們的優(yōu)勢(shì)：

　　CSiMnCrMoV

　　1.6-1.60.2-0.60.2-0.511-120.6-1.10.8-1.1

　　1.2379熱處理是通過(guò)加熱、保溫和冷卻的手段來(lái)實(shí)現(xiàn)，若是此三種手段把握不好就會(huì)出現(xiàn)以下常見(jiàn)問(wèn)題：

　　過(guò)熱1.2379組織中殘留奧氏體增多，尺寸穩(wěn)定性下降。由于淬火組織過(guò)熱，1.2379鋼的晶體粗大，會(huì)導(dǎo)致零件的韌性下降，抗沖擊性能降低，軸承的壽命也降低。過(guò)熱嚴(yán)重甚至?xí)斐纱慊鹆鸭y。

　　淬火溫度偏低或冷卻不良則會(huì)在顯微組織中產(chǎn)生超過(guò)標(biāo)準(zhǔn)規(guī)定的托氏體組織，稱(chēng)為欠熱組織，它使1.2379硬度下降，耐磨性急劇降低，影響1.2379材料壽命。

　　3.淬火裂紋

　　造成這種裂紋的原因有：由于淬火加熱溫度過(guò)高或冷卻太急，熱應(yīng)力和金屬質(zhì)量體積變化時(shí)的組織應(yīng)力大于1.2379鋼材的抗斷裂強(qiáng)度；工作表面的原有缺陷（如表面微細(xì)裂紋或劃痕）或是1.2379鋼材內(nèi)部缺陷（如夾渣、嚴(yán)重的非金屬夾雜物、白點(diǎn)、縮孔殘余等）在淬火時(shí)形成應(yīng)力集中；嚴(yán)重的表面脫碳和碳化物偏析；零件淬火后回火不足或未及時(shí)回火；前面工序造成的冷沖應(yīng)力過(guò)大、鍛造折疊、深的車(chē)削刀痕、油溝尖銳棱角等?？傊?，造成淬火裂紋的原因可能是上述因素的一種或多種，內(nèi)應(yīng)力的存在是形成淬火裂紋的主要原因。淬火裂紋的組織特征是裂紋兩側(cè)無(wú)脫碳現(xiàn)象，明顯區(qū)別與鍛造裂紋和材料裂紋。

　　4.熱處理變形

　　1.2379在熱處理時(shí)，存在有熱應(yīng)力和組織應(yīng)力，這種內(nèi)應(yīng)力能相互疊加或部分抵消，是復(fù)雜多變的，因?yàn)樗茈S著加熱溫度、加熱速度、冷卻方式、冷卻速度、零件形狀和大小的變化而變化，所以1.2379熱處理變形是難免的。

　　5.表面脫碳

　　1.2379在熱處理過(guò)程中，如果是在氧化性介質(zhì)中加熱，表面會(huì)發(fā)生氧化作用使零件表面碳的質(zhì)量分?jǐn)?shù)減少，造成表面脫碳。表面脫碳層的深度超過(guò)后加工的留量就會(huì)使零件報(bào)廢。1.2379表面脫碳層深度的測(cè)定在金相檢驗(yàn)中可用金相法和顯微硬度法。以表面層顯微硬度分布曲線(xiàn)測(cè)量法為準(zhǔn)，可做仲裁判據(jù)德標(biāo)1.2379對(duì)應(yīng)的國(guó)標(biāo)。

　　由于加熱不足，冷卻不良，淬火操作不當(dāng)?shù)仍蛟斐傻?.2379表面局部硬度不夠的現(xiàn)象稱(chēng)為淬火軟點(diǎn)。它象表面脫碳一樣可以造成表面1.2379耐磨性和疲勞強(qiáng)度的嚴(yán)重下降。

　　1.2379影響使用環(huán)境的性能

　　影響1.2379模具鋼材料使用環(huán)境的六大性能：|1.2379模具鋼蠕變和斷裂|1.2379模具鋼抗O化性||1.2379模具鋼形變和塑變|ASTMS2模具鋼熱膨脹率||1.2379模具鋼硬度和密度|1.2379模具鋼耐磨性|1.蠕變和斷裂：在高溫(427°C)狀況下，蠕變和斷裂是材料破壞的主要因素之一，而對(duì)于奧氏體不銹鋼只有當(dāng)含碳量超過(guò)0.4%時(shí)，才可以用于528°C以上。2.抗O化性：在溫度循環(huán)變化中，所選用的材料應(yīng)避免發(fā)生材料表面重復(fù)氧化，產(chǎn)生氧化皮等問(wèn)題。一般情況下，奧氏體不銹鋼系、硬質(zhì)合金系及特種合金系的材料有較好的高溫穩(wěn)定性。3.耐磨性：指材料抵抗磨損的性能，它以規(guī)定摩擦條件下的磨損率或磨損度的倒數(shù)來(lái)表示，耐磨性幾乎和材料所有性能都有關(guān)系，而且在不同磨耗機(jī)理?xiàng)l件下，為提高耐磨性對(duì)材料性能亦有不同要求。4.塑變：指一種金屬表面被其它材料擦傷，粘結(jié)在一起或表面滾成球形。它和溫度、材料、表面光潔度、硬度、載荷有關(guān)SKD11和1.2379，會(huì)受流體的影響，高溫會(huì)使金屬軟化，增加其塑變趨勢(shì)。5.硬度：在高溫情況下，各種材料的硬度都有不同程度的下降，硬度下降增加了材料塑變和擦傷的可能。6.熱膨脹率：指加熱處理前后體積變化的相對(duì)百分率；熱膨脹率（受熱后體積-受熱前體積）/受熱前體積。

　　庫(kù)存充足，質(zhì)量保證

　　★日本“大同”模具鋼：1.2379、1.2379、PX5、PX88、1.2379、NAK55、1.2379、S-STAR、G-STAR、YK30、YK4、DC11、DC53、DHA1、1.2379、1.2379、DH2F、1.2379、GFA、MH51、MH55、1.2379、SGT、GOA、D1.23790、DEX40、DEX60、PD613、SUS420J2等

　　★日本“日立”模具鋼：HPM-75、HPM-40、HPM1、1.2379、HPM7、HPM38、HPM50、HPM77、CENA1、1.2379、1.2379、SKD7、1.2379、1.2379、SK3、1.2379、SK5、SKS3、SKD11、YEM、1.2379、1.2379、SKD61、SKD62、DAC、1.2379、DAC10、DAC55、SLD、1.2379、SLD10、ARK1、SGT、YXM1、YXM4、YXR3、1.2379、SKH-9、SKH-51、SKH-55、SKH-57、SKH-59、1.2379、1.2379、SUS420J2、1.2379、NP8、NP9、NP10、YSS、Y1.、1.2379、SCM440等

　　★瑞典“***”模具鋼:1.2379、1.2379、DF-3、1.2379、1.2379、XW-5、XW-41、618、618H、718、718H、1.2379、1.2379H、8402、8407、8416、1.2379、HSP-41、KM-2、ASP23、ASP30、ASP60、VANADIS-4、VANADIS-10、1.2379、168S、635、*****88、ELMAX等

　　★德國(guó)“撒斯特”模具鋼:P20、2311、2738、2316、2083、2767、4125、2343、2344、2367、2379、2842、1.2379、2436、2510、3343、3207、TSP4、6582、7225、1293、1285、YE2311、YE2738、YE2083、YE2316、YE2344等

　　★***“百綠”模具鋼:M202、M238、M310、M310H、1.2379、1.2379、M461、1.2379、W303、W321、W330、1.2379、K110、K340、K460、S390PM、S590PM、S690PM、S790PM、S500、S705等。

　　1.2379對(duì)應(yīng)什么牌號(hào)1.2379廠(chǎng)家-1.2379市場(chǎng)什么價(jià)格

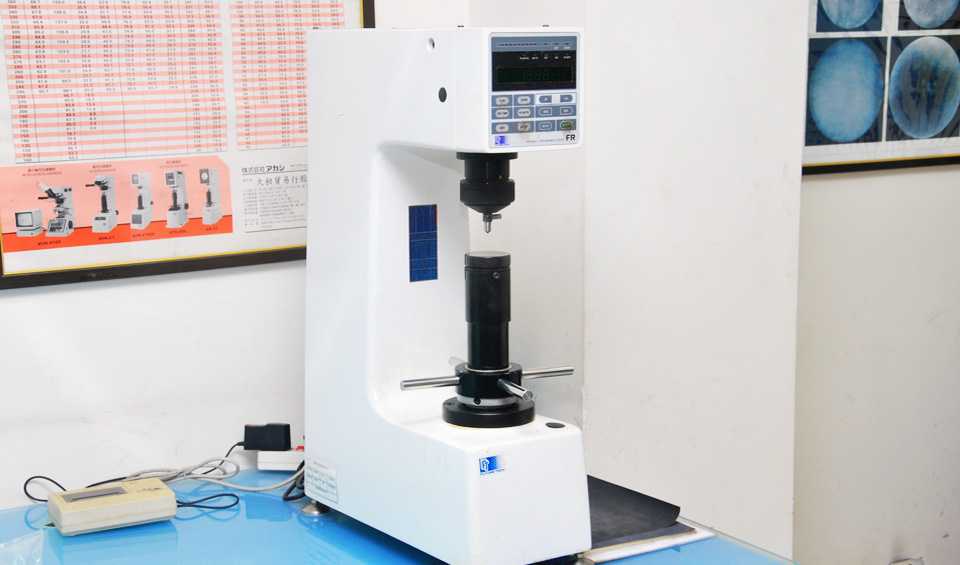

　　版權(quán)所有，轉(zhuǎn)載或引用請(qǐng)注明出處。蘇州東锜擁有先進(jìn)的ERP管理系統(tǒng)，從下料、加工到出貨全程管控，公司擁有光譜儀，探傷機(jī)，臺(tái)式和便攜式硬度計(jì)，每當(dāng)鋼材到貨時(shí)，IQC都必須進(jìn)行嚴(yán)格的探傷、硬度檢測(cè)、成本分析以確保來(lái)料品質(zhì)均能達(dá)標(biāo)；

本文部分內(nèi)容來(lái)源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲(chǔ)空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請(qǐng)發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。
